結構

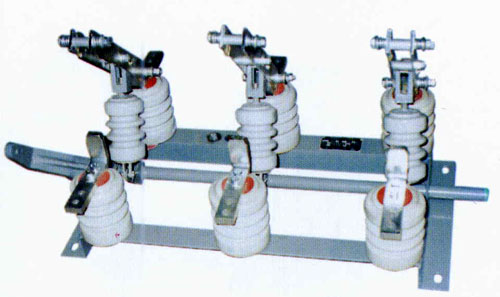

GN6-6、10T型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、操作瓷絕緣子和導電部分組成。
GN8-6、10T-Ⅰ、Ⅱ型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、瓷套、操作瓷絕緣子和導電部分組成。
GN8-6、10T-Ⅲ型戶內三相高壓隔離開關由底座、瓷套、操作瓷絕緣子和導電部分組成。

基本參數

型號	額定電壓kv	最高工作電壓KV	額定電流A	動穩定電流KA（峰值）	5s熱穩定電流KA（有效值）
GN6-6T/200、GN8-6T/200-Ⅰ、Ⅱ、Ⅲ	6	6.9	200	25.5	10
GN6-6T/400、GN8-6T/400-Ⅰ、Ⅱ、Ⅲ	6	6.9	400	40	14
GN6-6T/630、GN8-6T/630-Ⅰ、Ⅱ、Ⅲ	6	6.9	630	52	20
GN6-10T/200、GN8-10T/200-Ⅰ、Ⅱ、Ⅲ	10	11.5	200	25.5	10
GN6-10T/400、GN8-10T/400-Ⅰ、Ⅱ、Ⅲ	10	11.5	400	40	14
GN6-10T/630、GN8-10T/630-Ⅰ、Ⅱ、Ⅲ	10	11.5	630	52	20
GN6-10T/1250、GN8-10T/1250-Ⅰ、Ⅱ、Ⅲ	10	11.5	1250	75	30
GN6-35T/1250	35	40.5	1250	75	30

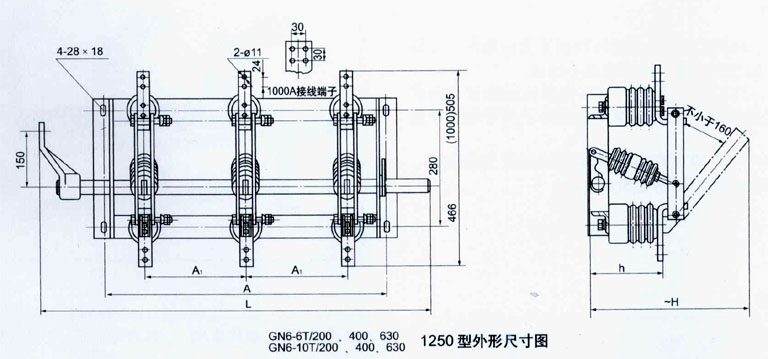

外型及安裝尺寸

型號	產品代號	主要尺寸					重量kg
		H	h	L	A1	A
GN6-6T/200	7102	429	163	750	200	546	25
GN6-6T/400	7103	433	167	750	200	546	26
GN6-6T/630	7104	437	170	750	200	546	27
GN6-10T/200	7110	449	183	850	250	646	28
GN6-10T/400	7111	453	187	850	250	646	29
GN6-10T/630	7112	457	190	850	250	646	31
GN6-10T/1250	7113	515	187	915	250	700	36
GN6-35T/1250	7159	1000	480	1590	450	1140	159
GN6-35T/1250全工況	71405	1000	480	1590	450	1140	137
GN8-6T/200-Ⅰ、Ⅱ、Ⅲ	7174 7180 7186	600	163	787	200	580	34
GN8-6T/400-Ⅰ、Ⅱ、Ⅲ	7175 7181 7187	610	167	787	200	580	36
GN8-6T/630-Ⅰ、Ⅱ、Ⅲ	7176 7182 7188	615	170	787	200	580	38
GN8-10T/200-Ⅰ、Ⅱ、Ⅲ	7177 7183 7189	640	183	887	250	680	38
GN8-10T/400-Ⅰ、Ⅱ、Ⅲ	7178 7184 7190	650	187	887	250	680	41
GN8-10T/630-Ⅰ、Ⅱ、Ⅲ	7179 7185 7191	655	190	887	250	680	44
GN8-10T/1250-Ⅰ、Ⅱ、Ⅲ	7192 7193 7194	680	187	915	250	700	64
